RSR1000Plus旋转式太阳能测量系统

Irradiance RSR 第一台从1990年开始运行，到现在改良型RSR2。
测量出总辐射GHI，散射DHI，通过下边公式计算出直接辐射DNI。
GHI = DHI + DNI cosine (zenith)
Zenith太阳直射角根据经纬度和时间计算。

旋转式太阳能测量系统RSR1000Plus-Plus是针对太阳能系统设计，可以精确测量 总辐射，散射，直辐射，根据算法得到日照时数。主要应用在，太阳能资源评估，太阳能系统监测和全球大气能量平衡研究等方面。
地球表面太阳能获取有2种途径，太阳在空中直射的光波和散射的光波，直射相对散射是容易测量的。在RSR没有出现之前，这种测量散射是相当昂贵的。

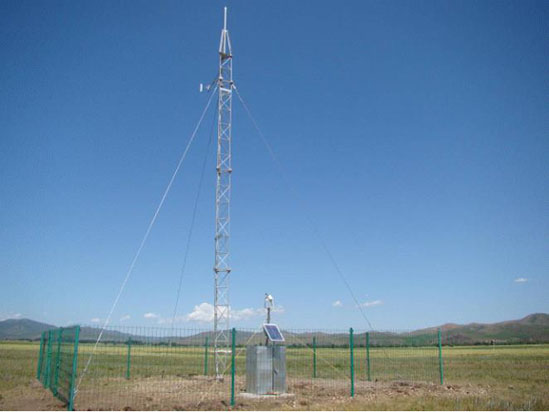

系统说明：美国，巴西，墨西哥，巴基斯坦，巴林，摩洛哥，西班牙，希腊，俄罗斯，哥斯达黎加，南非和印度、中国华电、大唐、华能、内蒙绿能、西北院、中广核等单位都有安装应用。
RSR1000Plus-Plus系统说明：RSR1000Plus从设计，精确性，机械的可靠性等都是通过美国可再生能源实验室，美国圣地亚国家实验室，美国俄勒冈州立大学太阳能实验室，加利福尼亚KJC 150MW太阳能发电厂等协作认可完成的。
辐射偏差：
直接辐射　　DNI：-3.5~-7.5%
总辐射　　　GH：+1.0~-1.2%
散射　　　　DIF：+3.0~-0.2%
根据目前国内光伏发电项目，为光伏电厂运行提供基础辐射、气象等数据。
结合国家气象局 QX/T 89-2008标准和电网要求、光伏电厂运维方面要求，需要测量当地太阳能数据。使用气象站测量当地水平面总辐射，散射，直接辐射，光伏电厂太阳能电池板方向的辐射，空气温度，大气压力，湿度，10米高度风速，风向等数据。

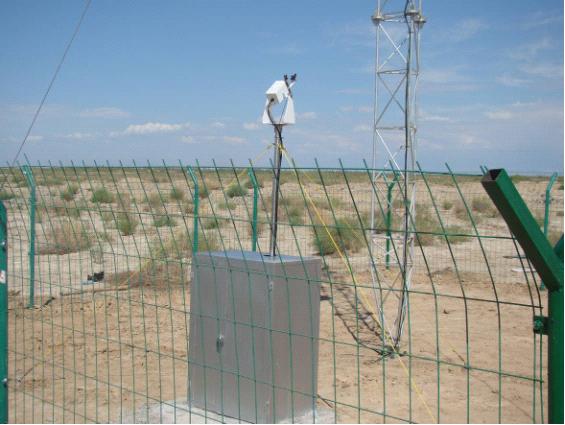

测光站建设在电厂升压站附近，距离在100-200范围内。
测量数据通过双绞线传输到中控室服务器中，同时通过GPRS无线模块传输到北京总部。
建议：可以考虑从安装一块电厂使用型号的太阳能电池板，测量PV温度，和发电效率，测量电流，电压，功率等。
系统优点：
1、 传感器选择、配置灵活
2、 便于安装、维护工作量少，采用防水防腐蚀 德国宾德航空插头连接。、
3、 采用硅光辐射传感器、响应时间快。
4、 采用世界公认算法、得到直接辐射、散射、总辐射
5、 主要用于太阳能太阳能资源评估，太阳能系统监测和全球大气能量平衡研究等方面。
6、 适合光伏、集热式发电前期太阳能资源测量。
7、 在该系统上增加一些配件，可以为光功率预报系统提供实时测量数据。
缺点：测量波长范围是400-1100纳米，对于光伏发电足够。集热式发电需要太阳光谱范围较宽。如果光伏发电太阳能电池板采用跟踪太阳转动，建议项目立项后，安装一套带跟踪的测量系统，如Kipp&Zonen的辐射测量BSRN1000/3000系统。

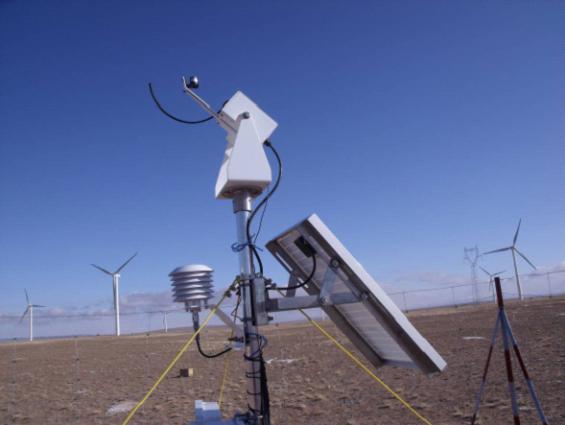

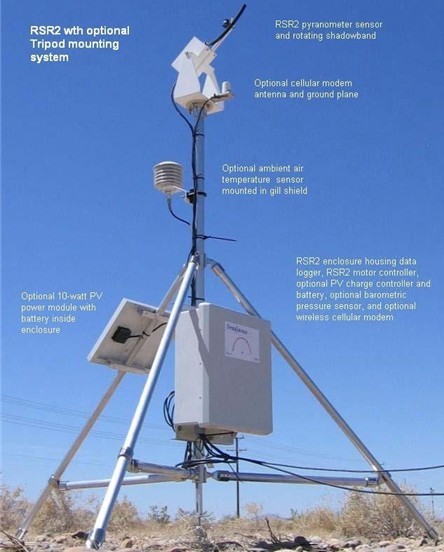

RSR1000Plus旋转式太阳能测量系统包含：
1. LI-200SZ 日射强度计
2. 遮环
3. 电缆
4. 传动装置
5. 固定支架

6. MetOne034B风速风向传感器
风   速
风速精度：0.11m/s，小于10.2m/s时；
±1.1%，大于10.2m/s 时
启动风速：0.4m/s
量程：0-49m/s
输出：脉冲信号
风   向
精度：±4°
启动风速：0.4m/s
量程：机械0-360° ，电子0-356°
分辨率：＜0.5°
重量：0.81kg

7. Li-COR 200X
精度：±3.0%

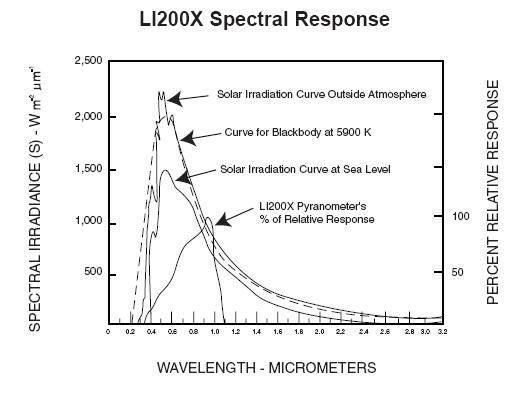

测量范围：     400-1100nm
灵敏度：      0.2 kW m-2 mV-1
显示分辨率：   1W
内阻：         40.2 to 90.2
稳定性：       ±2％
响应时间：     ≤10μm
余弦响应：     ±7％(太阳高度角10°时)
温度特性：     ±0.15％(-20℃～+40℃)
非线性：       ±1％
工作环境:   -40℃-60℃，0-100%

8. 温湿度传感器
CS215
测量范围： -40—70°C ，0-100% RH
精度： ±2%RH；±0.3℃（23℃）
尺寸： 100 x 15mmФ
防护等级： IP65
传感器保护：不锈钢网过滤器

9. 机箱采用Campbell ENC16*14机箱， 特种玻璃钢材料，防紫外 、防水、防腐蚀 防护等级IP67.

10. 环境大气压力传感器
CS100 大气压力传感器
CS100可以根据不同量程来定制下限到500 hPa。它们的基本参数比较见下表。
性能参数     CS100
供货商：    SETRA公司
量程：      600-1100hPa
总精度：    ±0.5hPa @ 20℃
±1.0hPa @ 0-40℃
±1.5hPa @ -20-50℃
±2.0hPa @ -40-60℃
可重复性：  ±0.03hPa
长期稳定性：±0.1hPa/年
启动时间：  小于1 秒
操作温度：  -40-60℃
尺寸：      9.1cm×6.1cm×2.5cm
重量：      135 克
11. 太阳能供电系统，20W太阳能板，安装支架，蓄电池，充电控制模块等。
电池箱采用保温箱，电池保温箱埋设土壤中。

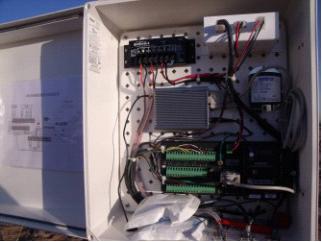

数据采集器： CR1000

12. Campbell的CR850或CR1000采集器作为数据数据采集和电机控制CR1000 具有16个单端通道，2个脉冲通道（可以测量开关、高频脉冲和低电平交流脉冲），8个数字通道（可以接开关、高频脉冲，或组合成4组RS232 COM输入/输出），一个CS I/O 通讯口,一个RS232通讯口。1个并口（可以接入CFM100 CF卡适配器或TCP/IP 通讯接口）液晶数字显示。
* 测量量可以根据用户需要进行编程，运算。
* 可以选配CD295现场显示器或CR1000KD手操器，便于现场检查数据。
13. 无线模块，通过GPRS/CDMA无线传输数据，可以实时监控。
软件：软件是在得到Campbell许可下，在CRBasic 代码基础上开发出RSR控制，测量总辐射，散射，直辐射，温度，气压等要素的软件。

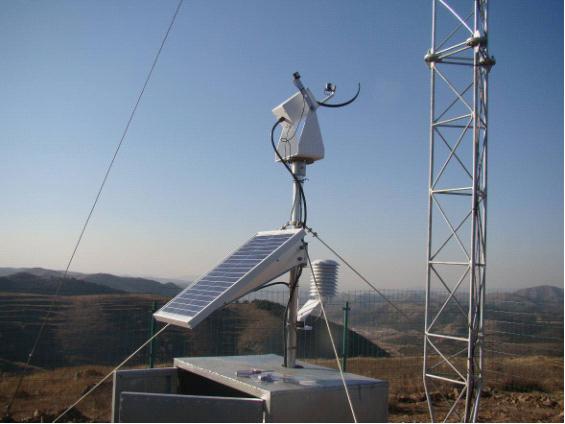

固定装置：可以安装到圆管，塔，屋顶，或者使用三脚架安装在地面。

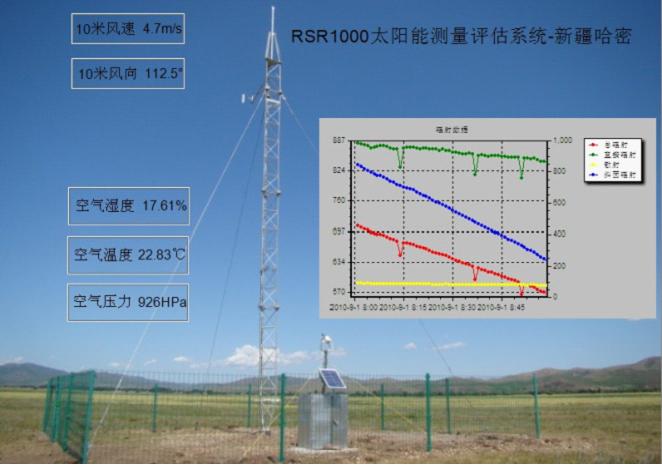

实时监控画面

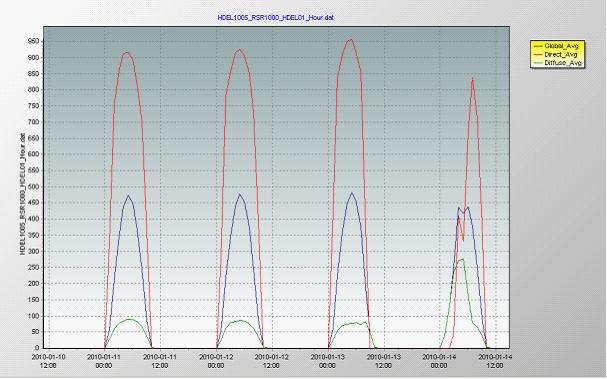

小时数据总辐射，直接辐射，散射实测对比图
