NRG雨雪传感器
降水是指云中降落到地面或空气凝结在地面的液态或固态水。包括降雨、冰雹、雪、露、霜、雾淞等。
测量降水的仪器通常有仅测量降雨的雨量计，和可以测量降雨和降雪的雨雪量计。在本章中我们主要介绍我们的测量降水的量，而不涉及类型和特性。
我们把测量叶片湿润度的仪器也包含在本章中。
自动测量降水的仪器，主要采用翻斗式的和称重式的。称重式主要用于测量降雪如T200B。翻斗式的如果加加热器如52202和389就可以测量降雪，不过误差较大。为了测量降水，我们建议在仪器周围布置挡风设施。在本章节中我们还推出光学雨量计ORG815和新的热盘HOTPLATE降水探头。
桶式雨量计
雨量计通过漏斗收集降雨，并通过滴桶测量。每0.254mm (0.01")降雨量，滴桶滴水，清空桶内水量并运行输出开关。这种不能生热的雨量计不适用于冰冻温度。 安装在三个支腿上，包括 7m (24') 电缆。
应用
· 风资源评估
· 气象研究
· 环境监测
特点
· 价廉、的降雨测量
· 简单牢固设计
· 与9300记录器雨量计设备兼容
· 密封磁衔铁输出开关
|
规格说明
|
|
说明
|
传感器类型
|
倾桶式雨量计
|
|
应用
|
雨量测量
|
|
范围
|
无限制
|
|
兼容性
|
NRG Symphonie记录器配以 Rain Gauge SCM卡
|
|
输出信号
|
信号类型
|
• 开关截流
• 开关： 密封磁衔铁动作，滴桶常开；
• 电路灵敏度：200 VDC max, 0.5 A max, 10 W max
|
|
换算
|
0.254 mm (0.01 inches) 每闭合雨量
|
|
精度
|
+/- 2%, 高达 50.8 mm (2 inches)/小时
|
|
校正
|
出厂校正
|
|
分辨率
|
0.254 mm (0.01 inches)
|
|
清洗
|
一般常规清洗
|
|
电源要求
|
电压
|
5 V DC to 12 V DC 大 175 V DC
|
|
电流
|
0.25 A 大
|
|
安装
|
安装
|
• 三个安装支脚；
• 在一个 241mm (9.5") 直径环上 的6.3mm (0.25") 直径孔
|
|
环境
|
运行温度
|
range 0 °C to 45 °C
|
|
物理
|
连接
|
2 芯电缆 (red wire, black wire)
|
|
电缆长度
|
7 m (24 feet)
|
|
尺寸
|
360 mm (15 inches) 整体高度 203 mm (8 inches) 占地面积
|
|
材料
|
外壳
|
铝合金和热塑性塑料，不锈钢固件
|
|
运输
|
重量
|
2.40 kg(5.3 pounds)
|
|
体积
|
(1.36 cubic feet) d
|
TE525MM-L
TE525MM可测量0.1mm的增量。降雨通过漏斗进入机械装置的翻斗，当充满到标定线时自动倾斜倒掉雨水。把一个磁铁放在倾卸台下，当翻斗时促使开关开动。瞬时开关量通过Campbell公司的数据采集器上的脉冲通道采集和存储。
特点
每斗0.1 mm
承雨口直径 24.5 cm
精度为 ±1% 在 25.4mm/hr
性能指标
温度范围: 0 – 50℃
分辨率: 1 斗
每斗雨量: 0.1 mm
承雨口直径: 24.5 cm
高度: 29.21 cm
重量: 1.2 kg
精度:
0 - 10 mm/hr: ±1%
10 - 20 mm/hr: ±3%
20 - 30 mm/hr: ±5%

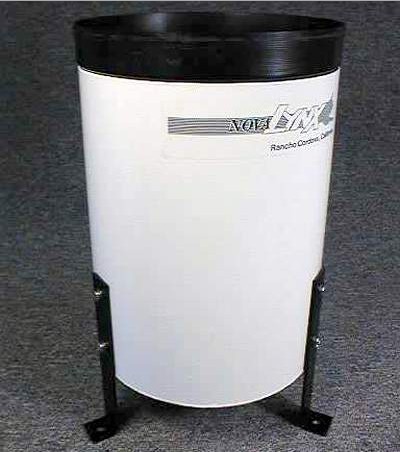

389
Met One的389降水传感器可测量全年的雨雪量。雨水由一个直接为12"的承雨口流入倾卸台上的翻斗。当翻斗流满时，倾卸刺激簧片开关。这个开关量被数据采集器记录下来，通过程序输出以一定时间间隔为单位的完整的降雨量。
特点
翻斗的单位：公制每斗0.1mm
承雨口直径：12" (30.5 cm)
需要 220 VAC (50Hz);
性能指标
精度: ±0.5% @ < 0.5" (1.25 cm)/hr rate
±2.0% @ < 3.0" (7.50 cm)/hr rate
高度: 49.5 cm
承雨口直径: 30.5 cm
重量: 5.08 kg
操作温度范围: -50 – 50℃
820440挡风板: 改良了设计，由32块独立的板块组成。它可以大大提高仪器的精度，减小空气流动对降水造成的干扰。

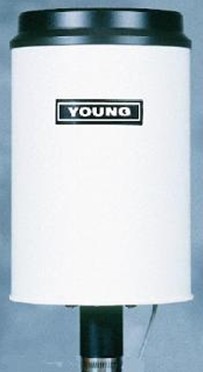

52202/52203
RM YOUNG 公司的翻斗式雨量桶 符合WMO的规范标准
该设计采用的是经过验证的机械翻斗装置简单有效的测量降雨。由于雨量桶的几何形状和构成材料是经过特别的选择以适应大降雨量的，所以可减少污染和误差。
采用热塑性塑料作为材料可大程度地发挥仪器的性能和价值。内置的校平螺旋和中心调平使得在野外也可以轻松准确的安装调整仪器。测得的降雨通过采集管排出以确定总的降雨量。
52202是一个在低温环境下能够自加热的雨量桶。不带加热的52203只能用于温度适中的环境条件下。
尺寸: 18 cm 直径 x 30 cm 高, (带底座高39 cm)
承雨口面积: 200 cm2
分辨率: 0.1 mm 每斗
精度: 2% up - 25 mm/hr
3% up - 50 mm/hr
输出: 开关量, 额定 24VAC/DC 500mA
工作温度: -20 – 50℃(加热)
电源: 需加热时18 W

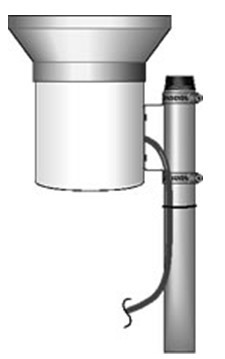

安装: 固定在 25.4mm (34mm 直径) 铁管上 或 3 边放在160mm直径的圆环上
TE525MM-L

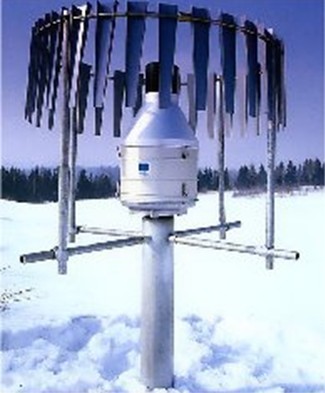

T-200B早在20年前已经被研究出来用于全降水监测。它是由挪威气象科学研究院和挪威勘测设计院共同研制出来的。
可以记录实时的降水量，也可以记录一定时间间隔的降水量。通过自动探测和跟踪数据可以简单地进行降水测量。标准的T-200B有一个容量为600mm高的雨量桶和一个弦振传感器。
雨量桶外部有一个承雨口面积为200cm2的保护桶，符合WMO的标准要求。内部有一个容器采集降水，降水量通过弦振荷载传感器进行测量。这个仪器也有风档安装在底座上。
由于防冻液的使用，使得任何固体形式的降水都可以在容器内融化。
无需电源加热，所以避免了共源极误差。加了以层很薄的油阻止了降水的蒸发。
降雨被收集在容器内，通过弦振荷载传感器称重，然后输出一个频率。这个频率是一个电压的函数，通过它可以计算出降雨量。
这个频率以方波信号的形式被记录，这种信号可以很容易的进行传输，也易被各种数据采集系统接收。整个系统没有可移动部分，大大消除了系统误差。
由于简单易用和低能耗的特点，T-200B非常适合在只能用太阳能供电的野外使用。Geonor公司还提供转换模块，使得该仪器可以容易的接入各种数据采集系统。
在2005年，Geonor公司推出了1000mm容量的T-200B。这个设计使得T-200B有更大的能力去适应不同强度的降水。
3个传感器的系统
用3个传感器的系统可以保证数据的可靠性，当一个传感器出现问题时，另外的传感器依然能够工作。这样使得整个系统能够处于一个更加平衡的状态。同时，这样的设计也确保了整个系统数据的准确性，当有数据与平均数有偏离时，可以很容易的发现错误。标准的1个传感器系统可以很容易的升级到3个传感器的系统。
白色外壳
标准的T-200B自带白色外壳
外壳经阳极电镀处理，入口为黑色
外壳和入口也可以都变成白色
|
容量:
|
0 - 600 mm (包括防冻液)
|
温度范围:
|
传感器 -25 - 60℃ (温度范围可以定制)
|
|
采集面积:
|
200 cm2
|
温度漂移:
|
0.001% FS/℃
|
|
灵敏度:
|
0.1 mm
|
材料:
|
铝合金
|
|
精度:
|
0.1% FS
|
尺寸:
|
直径390 mm, 高760 mm
|
|
可重复性:
|
0.1 mm
|
安装:
|
三点固定在水平的底座上
|
TECHNICAL SPECIFICATIONS T-200B

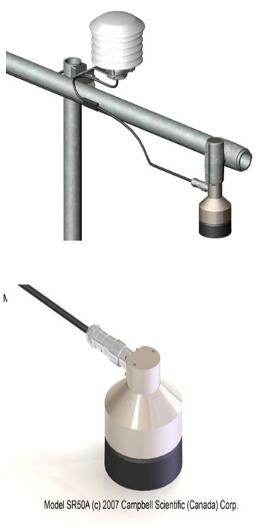

超声距离传感器 SR50A /SR50AT
SR50A是Campbell公司新研发的声波测距的传感器，通过测量超声波脉冲发射和返回的时间测量出距离。这个传感器可以用来测量雪深或水深。还需要测量一个温度用来修正声速在空气中的变化。
SR50AT增加了一个温度传感器，输出一个温度修正距离的读数，免除了后续处理的需要。
特点
本设计满足了很多测量雪深的需要
测量范围： 0.5 - 10 m (1.6 - 32.8 ft)
精度： ±1.0 cm (±0.4 in) or ±0.4% （较大的数据）
该仪器和Campbell的大部分数据采集器兼容，也兼容很多其他公司的数据采集器。
Campbell Scientific (Canada) 制造
电源需求: 9-18 VDC
能耗: 静止 SDI-12 模式 < 1.0mA
RS-232/RS485 模式 < 2.25mA
大测量电流 250 mA 典型
测量时间: 小于1.0 second
可选择输出： SDI-12 (version 1.3) 60m
RS-232 (1200 - 38400 BAUD) 30m
RS-485 (1200 - 38400 BAUD) 300m
测量范围: 0.5 - 10 m
精度: ±1 cm or 0.4% （较大数据）
可消除温度补偿误差. SR50A需要另外测量一个温度来修正读数。
分辨率: 0.25mm
测量区域: 30°
操作温度: -45℃ - 50℃
尺寸: 长10.1 cm 直径 7.6 cm
重量:传感器重量 0.4kg
电缆 (SR50A) 4.58m 0.25kg
温度测量 (SR50AT):
0 – 50℃ ±0.2℃
-45℃ – 0℃ ±0.75℃
