空气湿度传感器
表征空气湿度的术语通常可以有：
1．混合比
2．比湿
3．水汽压
4．相对湿度
5．露点温度
6．水汽浓度
而在自动气象站上通常使用的是相对湿度和露点温度。测量在气象站中湿度的方法主要有干湿球法，高分子湿敏电容法，冷镜露点法；而采用紫外或红外吸收的湿度计如CSI的KH2O和LiCor的红外分析仪提供了快速测量水汽脉动的工具。采用光学吸收的方法需要经常的标定，作为测量目前还不是方便，仅仅在研究领域使用，比如通过LiCor的LI7000或LI840做水汽的廓线。从厂家的性能看，作为测量水汽脉动的KH2O和LI7500作为测量精度不够。而干湿球由于需要的维护量比较大也难以实现自动测量。冷镜法的成本比较高，而且中国的污染相对严重，冷镜的污染处理增加了很多维护量也无法大规模使用。YANKEE公司的高精度温度露点仪MET2010可以作为短期现场平行观测对比的温度和湿度标准。
湿度仪器也需要防止太阳的辐射和雨水，也必须放在防辐射罩内。我们选用的VAISALA的HMP45C，CSL的CS215和METONE的083D、RM Young的41382作为我们常规的空气温湿度探头。
Item #2047

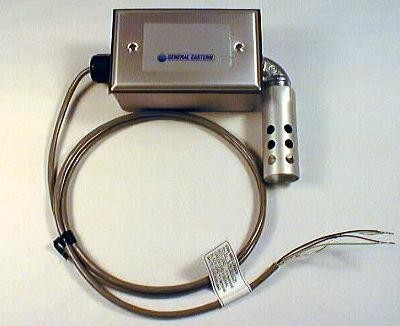

相对湿度计
RH-5 是低成本的可持续测量相对湿度的传感器，需外接电源才能工作。采用聚合体电阻制成，输出线性信号，并能保持反应灵敏度和长期稳定性。安装于记录器防护箱的下方，有1.5米长电缆。
|
规格说明
|
|
传感器类型
|
聚合物电阻湿度传感器
|
|
材料
|
铸铝和不锈钢
|
|
连接
|
1.5m (5') 电缆, 4 芯
|
|
输出信号
|
线性模拟电压
|
|
换算
|
% 相对湿度 = 电压 x 20
|
|
测量范围
|
0 to 95 % 相对湿度
|
|
电源
|
10 to 36 V DC, 12V at 1.2 mA
|
|
尺寸
|
115mm (4.5") x 102mm (4") x 80mm (3.1")
|
|
安装
|
用螺栓装于防护箱底部
|
|
重量
|
0.68 kg (1.5 lbs)
|

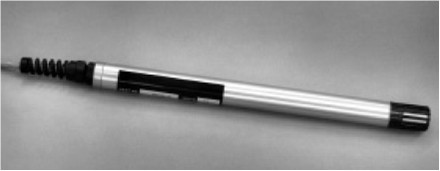

HMP45C 空气温湿度探头
HMP45C 是由Vaisala 公司生产的空气温湿度探头，对于长期使用的，无人职守的测量是理想的。探头使用电容聚合体作为湿度传感器，PRT 作为温度传感器。探头仅在测量期间消耗电流，可以直接和CAMPBELL 公司的许多数据采集器上的12V 开关直接相连。
性能参数
相对湿度传感器：HUMICAP H-chip
测量范围：0.8-100%RH ，非冷凝环境
输出信号范围：0.008-1VDC
20℃精度：工厂，±1%RH
现场，±2%RH（0-90%）
±3%RH（90-100%）
长期稳定性：好于1%RH/年
温度依赖性：±0.05%RH/℃
响应时间：(20℃，90%)：15 秒
设置时间：500ms
支持电压：12VDC
操作温度范围：-40-60℃
传感器：1000 Ω PRT
测量范围：-39.2-60℃
输出信号范围：0.008-1V
探头长度：25.4cm
探头直径：2.5cm
防辐射罩：41003（十层）
CS215 温湿度探头
CS215 温湿度探头是由Campbell 公司生产的，探头使用的瑞士的数字湿度和温度传感器，可以提供高精度，高稳定的测量。
特 点
※ 使用结合在一起的温度和湿度传感器
※ 可以在现场更换和再标定
※ 数字SDI-12信号输出
※ 简单的数据采集器编程
※ 低耗电
性能参数
相对湿度测量范围：0-100%RH (-20-60℃)
25℃精度：±2% (10-90%RH) ；±4% (0-100%RH)
温度依赖性：好于±2%超出-20-60℃
短期滞后：＜1.0%RH
长期稳定性：好于±1%RH/年
响应时间(63%)：小于10 秒，在空气中以1m/s 速度移动
温度测量范围：-40-70℃
精度：±0.4℃ (5-40℃)
±0.9℃ (-40-70℃)
响应时间(63%)：120 秒，在空气中以1m/s 速度移动
分辨率：0.1℃
支持电压：6-16VDC
电流消耗：静止状态，70µA
测量期间，1.7mA
通讯标准：SDI-12 V1.3
操作温度：-40-70℃
重量：150 克(含3 米电缆)
直径：1.2cm(头)，1.8cm( 尾)
长度：18cm
防辐射罩：41003
083D 温湿度传感器
MetOne 公司生产的083D 温湿度传感器是一款灵敏的，线性的，稳定性高的传感器，广泛应用于气象、工业、实验室和其它应用领域。
性能参数
相对湿度传感器：薄膜电容
测量范围：0-100%RH
响应时间：小于15 秒 @ 20℃
精度：±3% @ 0-10%
±2% @ 10-90%
±3% @ 90-100%
温度系数：0.04%RH/0C
输出：0-1VDC ，标准
温度范围：-20-60℃
电源需求：4mA @ 12VDC 电池
选用的060A温度探头： 量程 -50-50℃ 精度±0.10 0C
直径：19mm
长度：190.5mm
重量：70.9 克
订购信息
083D-0-35 ，无温度传感器，直接使用073B 辐射罩，075B 强制通风辐射罩，5980 辐射罩
083D-0-6 ，无温度传感器，直接使用076B 强制通风辐射罩，或者077 低功耗强制通风辐射罩
083D-1-35 ，含060A 型温度传感器(-50-50℃)，直接使用073B 辐射罩，075B 强制通风辐射罩，5980 辐射罩
083D-1-6 ，含060A 型温度传感器(-50-50℃)，直接使用076B 强制通风辐射罩，或者077 低功耗强制通风辐射罩

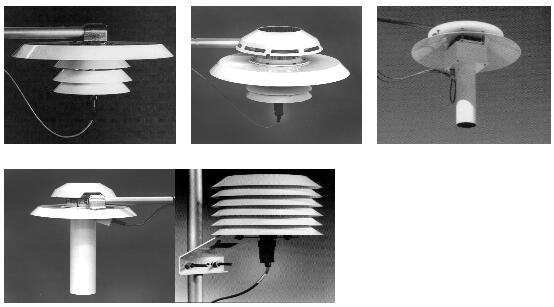

从左到右分别是073B，075B，076B，077，以及自然通风的5980。
该传感器我们一般在空气质量站使用。

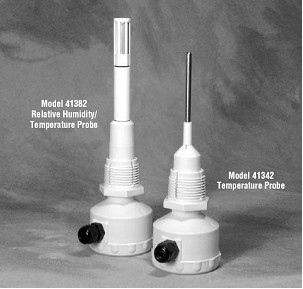

41382温湿度探头
41382温湿度探头是由RM Young公司生产的，使用的是电容湿度传感器和RTD温度传感器。传感器可以提供0-1VDC或者4-20mA输出，供用户选择。其中，41342只可以测量温度。
性能参数
测量范围：-50 - 50℃
响应时间：10秒
0℃时精度：±0.3℃
传感器类型：铂电阻RTD
信号输出：V，0-1VDC
L，4-20mA
相对湿度
测量范围：0-100%
20℃时精度：±2%RH
稳定性：好于±1%RH/年
响应时间：10秒
传感器型号：Rotronic Hygromer
信号输出：V，0-1VDC
L，4-20mA
41382L*，4-20mA输出温湿度传感器，电缆18723
41382V*，0-1VDC输出温湿度传感器，电缆18446
41342， 4线RTD输出温度传感器，电缆18723
41342L*， 4-20mA输出温度传感器，电缆18641
41342V*， 0-1VDC输出温度传感器，电缆18443
